HG1系列熔断器式隔离器(以下简称隔离器),适用于交流50Hz、额定电压380V、约定发热电流至63A的具有高短路电流的配电电路和电动机电路中,用作电源隔离器,并作为电路短路保护之用。
本隔离器结构简单、操作方便,符合IEC60947-3、GB/T14048.3标准。
常规型号:HG1-32/30,HG1-63/30

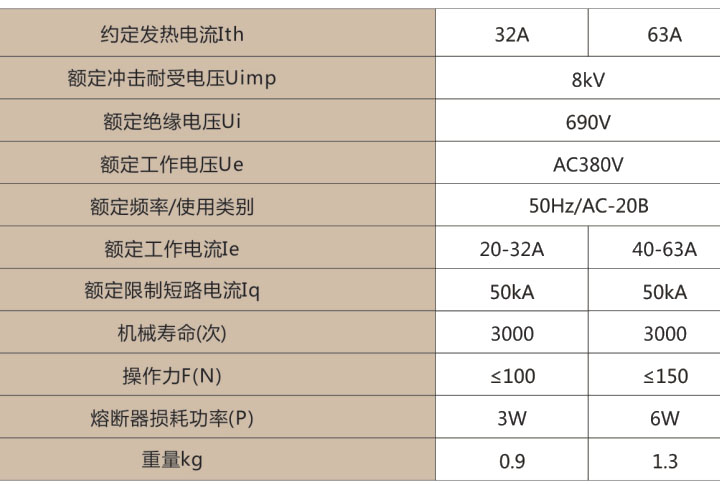

● 隔离器的主要技术参数(见下表)

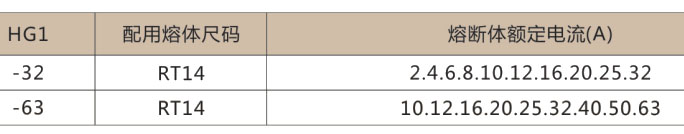

● 隔离器与熔断体的配用关系(见下表)
注:当隔离器用于电动机电路时,允许熔断体的额定电流大于隔离器的额定工作电流。
● 辅助触头的主要参数
额定电压Ue:AC380V 额定频率:50Hz
额定电流:3A 使用类别:AC-15
随主触头接通而接通、断开而断开

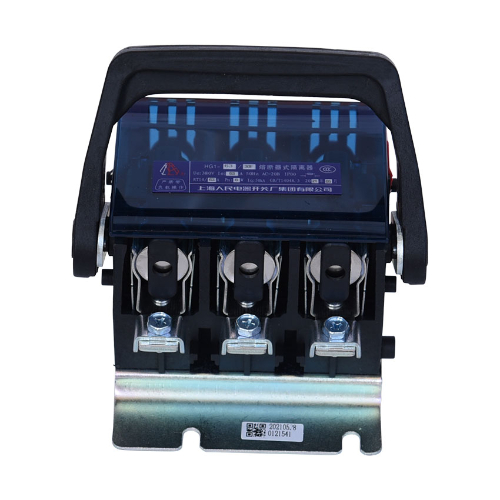

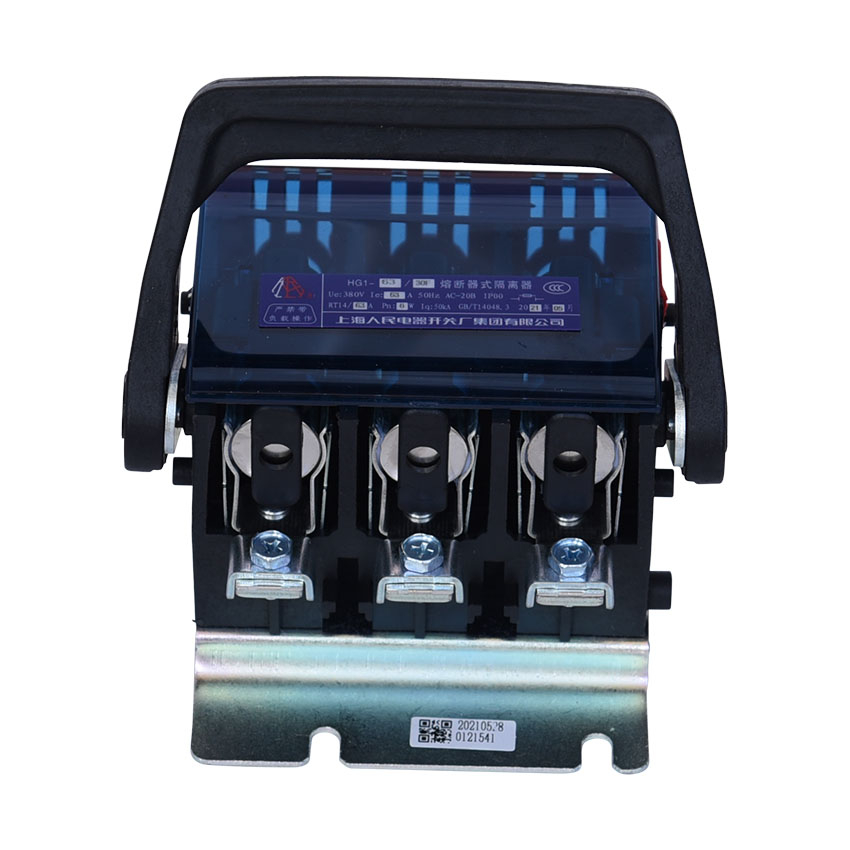

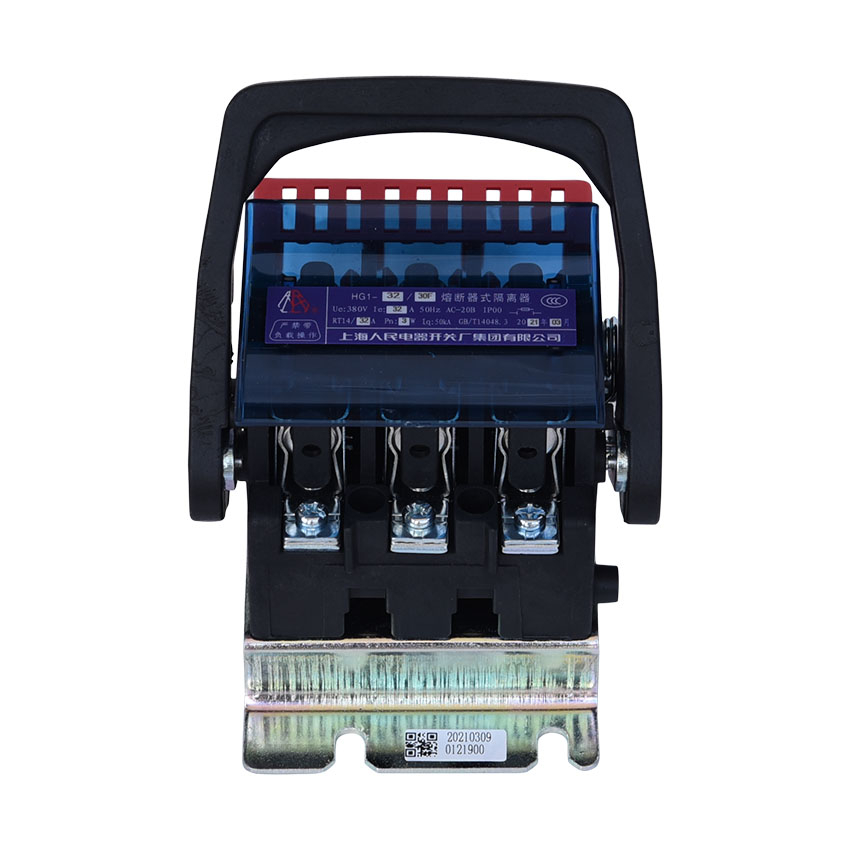

● 隔离器主要由底板、基座、支持件等部分组成,三组主触头装在基座上,圆筒形熔断体插在支持件内直接作为动触头用,由操作手柄带动支持件,使熔断体与主触头接通或断开。
● 操作手柄装在隔离器的右侧,带防护型手把装在隔离器的中央、并带有安全防护板。
● 隔离器中基座、支持件等均由耐狐塑料压制而成,使用安全可靠,且结构简单、拆装方便。
● 隔离器中可装1组或2组辅助触头,它随主触头的接通而接通、断开而断开,其辅助静触头装在基座上、动触头
装在支持件内。

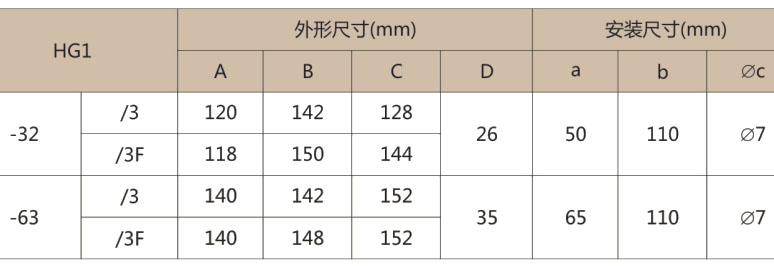

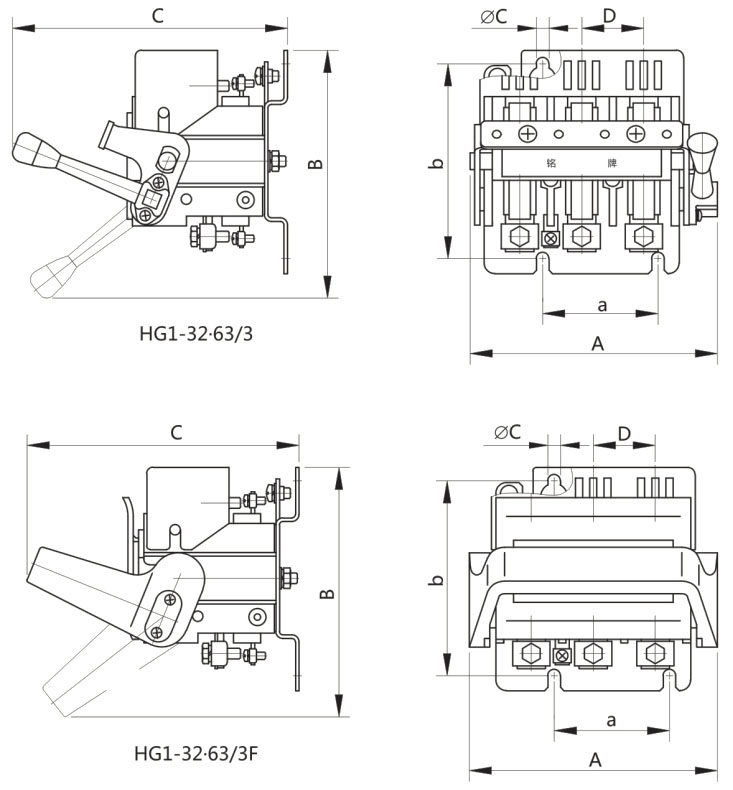

● HG1外形及安装尺寸
